Mantenimiento especializado de media tensión
Mantenimiento de Subestaciones Eléctricas: seguridad, diagnóstico y confiabilidad en media tensión
Inspeccionamos, mantenemos y diagnosticamos los principales sistemas que integran una subestación eléctrica para identificar condiciones que puedan afectar aislamiento, protección, transformación y distribución de energía.
Servicios preventivos, predictivos y correctivos para infraestructura de media tensión, transformadores, switchgear y sistemas asociados, de acuerdo con configuración, fabricante y condición de la instalación.
Rutina técnica
¿Qué incluye el mantenimiento de una Subestación Eléctrica?
El alcance depende de tensión, configuración, fabricante, transformador, tecnología de switchgear, condición y pruebas requeridas. La evaluación se organiza por subsistemas.

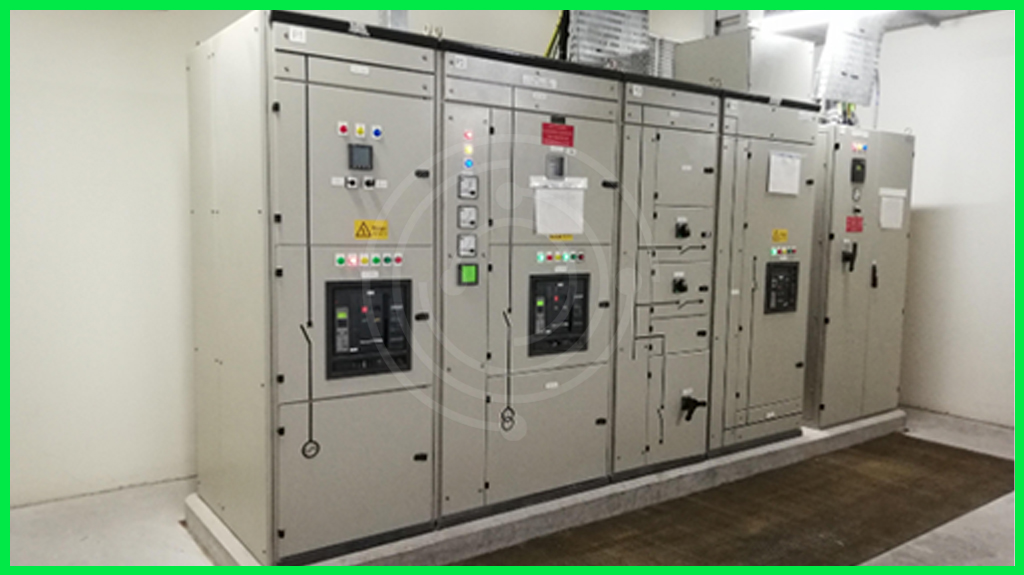

Cuarto, Gabinetes y Condiciones Generales
Limpieza, contaminación, humedad, corrosión, ventilación, sellos, ingreso de agua o fauna, puertas, cerraduras, señalización visible y entorno. La limpieza es una actividad, no el mantenimiento completo.
Acometida y Terminaciones de Media Tensión
Según accesibilidad: cables, terminales, soportes, aislamiento, contaminación, humedad, evidencias térmicas, apartarrayos, boquillas y condición física.
Aisladores, Soportes y Apartarrayos
Contaminación, fisuras, tracking visible, decoloración, fijaciones, conexiones, puesta a tierra e indicadores cuando existen. Los métodos de limpieza dependen del fabricante.
Barras y Conexiones
Soportes, aislamiento, conexiones, calentamiento, deterioro, contaminación y fijaciones. No se aplica reapriete indiscriminado ni valores universales de torque.
Seccionamiento e Interrupción
Condición física, posiciones, contactos accesibles, enclavamientos, indicadores, mecanismos y lubricación permitida. Las comprobaciones se definen por tecnología y procedimiento aplicable.
Control y Protecciones
Indicadores, alarmas, relevadores, circuitos auxiliares y funciones incluidas en el alcance. Los ajustes y pruebas requieren información y criterios específicos.
Sistema eléctrico
Una subestación es más que un transformador
La disponibilidad depende de la interacción entre acometida, protección, seccionamiento, aislamiento, transformación, puesta a tierra y distribución.
Una condición anormal en cualquiera de estos elementos puede requerir inspección, diagnóstico o pruebas específicas antes de definir una intervención.
- 01Acometida MT
- 02Protección
- 03Seccionamiento
- 04Barras MT
- 05Transformador
- 06Protección BT
- 07Distribución
Representación conceptual. No corresponde a un diagrama de ingeniería ni define maniobras.
Intervención controlada
El mantenimiento comienza antes de abrir un gabinete
Los trabajos sobre infraestructura eléctrica requieren definir alcance, condiciones de operación, desenergización, coordinación y medidas de seguridad antes de intervenir.
Cuando la configuración lo requiere, puede contemplarse una ventana operativa o la coordinación de una libranza programada con CFE dentro del alcance correspondiente. Los tiempos dependen de la entidad y la instalación.
- Alcance
- Condición operativa
- Coordinación
- Desenergización
- Intervención
- Pruebas
- Restablecimiento
Las actividades deben ejecutarse por personal capacitado, con procedimientos de seguridad aplicables al tipo de instalación y trabajo. Esta página no constituye un procedimiento de maniobra.
Señales y condiciones
¿Cuándo conviene evaluar una Subestación Eléctrica?
Estas condiciones orientan una evaluación; no sustituyen pruebas ni diagnóstico técnico.
Temperatura anormal
- Puntos calientes
- Olor o decoloración
- Evidencia térmica
- Conexiones con calentamiento
Condición dieléctrica
- Contaminación o humedad
- Tracking visible
- Grietas o deterioro
- Ruidos anormales
Integridad del equipo
- Corrosión
- Mecanismos irregulares
- Desalineación
- Vibración o daño físico
Transformación
- Fugas o nivel anormal
- Temperatura o ruido
- Boquillas deterioradas
- Envejecimiento aparente
Eventos y control
- Disparos o alarmas
- Fusibles e interruptores
- Indicadores
- Mecanismos
Entorno y cambios
- Mantenimiento pendiente
- Agua, fauna o contaminación
- Aumento de carga
- Modificaciones o eventos recientes
¿Observa alguna condición que requiere revisión?Podemos comenzar con fotografías, datos de placa y una descripción de la instalación.
Solicitar evaluación de subestaciónConfiguración
La rutina depende de la infraestructura instalada
No todas las subestaciones contienen los mismos equipos. Primero identificamos ubicación, transformador, switchgear y tecnología; después se valida la factibilidad y alcance.
Interior / Exterior / Compacta
El ambiente, la envolvente y la exposición cambian la inspección.
Aceite / Seco
El fluido dieléctrico sólo aplica a transformadores que lo utilizan.
AIS / Sellado / GIS
La tecnología define accesibilidad y mantenimiento permitido.
Fusible / Seccionador / Interruptor
Los mecanismos y pruebas dependen del fabricante y diseño.
¿No conoce la configuración? Comparta fotografías de placa, transformador, gabinete y equipo de media tensión; podemos comenzar con esa información.
Transformación
El transformador requiere una evaluación acorde con su tecnología y condición
Transformador con fluido dieléctrico
Puede revisarse tanque, fugas, empaques, boquillas, conexiones, radiadores, indicadores, temperatura, nivel, presión cuando existe, corrosión y puesta a tierra.
- El aceite aporta información sobre condición
- DGA y análisis físico-químicos son diagnósticos opcionales
- BPC responde a necesidad documental o regulatoria
Transformador seco
Puede revisarse limpieza, contaminación, ventilación, conductos, devanados y aislamiento visibles, soportes, conexiones, sensores, ventiladores, ruido y señales térmicas.
- No utiliza aceite dieléctrico
- No aplica DGA ni análisis de BPC
- La ventilación tiene tratamiento propio
Los taps sin carga y un cambiador bajo carga no son equivalentes. El alcance se determina mediante fabricante, diseño y condición, sin aplicar procedimientos genéricos.
Diagnóstico eléctrico especializado
Las pruebas se definen por objetivo, equipo y condición
No todas las pruebas aplican a todos los equipos ni forman parte del mantenimiento menor. Su ejecución directa, mediante tercero o disponibilidad debe confirmarse al definir el alcance.
Evaluación conceptual entre devanados y respecto de tierra según procedimiento aplicable.
Compara la relación medida con la esperada y puede apoyar la evaluación de devanados, conexiones o taps.
Puede aportar información sobre conexiones, contactos, devanados o cambiadores.
Diagnóstico para transformadores en aceite, definido por objetivo y condición.
Pruebas específicas de interruptores, contactos, tiempos o relevadores según tecnología.
Separa bonding, continuidad y resistencia del sistema según prueba y alcance.
Diagnóstico térmico
La temperatura puede revelar condiciones que no son visibles a simple vista
La termografía puede ayudar a identificar patrones térmicos anormales en conexiones, barras, protecciones y equipos cuando existen condiciones representativas.
No sustituye inspección, pruebas, mantenimiento ni análisis de causa. La factibilidad y el acceso se evalúan previamente según instalación y riesgo.
Aceite dieléctrico y BPC
El análisis del fluido responde a una pregunta técnica específica
Según alcance, un transformador en aceite puede requerir muestreo y análisis físico-químico, humedad, rigidez dieléctrica, acidez, gases disueltos u otras evaluaciones.
Cuando la antigüedad, historial o documentación lo justifican, la determinación de Bifenilos Policlorados debe realizarse mediante laboratorio aplicable y manejarse conforme a regulación. Un resultado no conduce automáticamente a regeneración o sustitución.
Protección y referencia eléctrica
La puesta a tierra también forma parte de la condición de la subestación
La inspección visible de bonding y conexiones en gabinetes, transformador, estructuras y equipos no es lo mismo que medir continuidad o resistencia del sistema de puesta a tierra.
Cada evaluación debe definir qué se medirá, con qué objetivo y bajo qué alcance. No aplicamos un valor máximo universal fuera de contexto.
Tipos de intervención
El servicio debe responder a la condición y criticidad
Mantenimiento Preventivo
Inspección, limpieza, condición física, mecanismos, conexiones, transformador, tierras y comprobaciones definidas.
Evaluación Predictiva
Termografía, aceite, tendencias, aislamiento y mediciones cuando corresponden.
Correctivo
Disparos, mecanismos, fugas, sobretemperatura, aislamiento, transformador, conexiones o protecciones.
Diagnóstico Eléctrico
Pruebas especializadas configuradas según equipo, tecnología y objetivo.
Mantenimiento Mayor
Reacondicionamiento, componentes o modernización de acuerdo con diagnóstico y fabricante.
Programa de mantenimiento
No existe una periodicidad única para todas las Subestaciones
El programa considera fabricante, tecnología, tensión, ambiente, contaminación, humedad, carga, operaciones, antigüedad, historial, eventos, condición y criticidad.
- Tecnología
- Tensión
- Ambiente
- Operaciones
- Historial
- Criticidad
Nuestro proceso
De la planeación al diagnóstico de condición
- 01
Información
Configuración, tensión, transformador, equipos y antecedentes.
- 02
Planeación
Alcance, condición operativa, ventana y coordinación.
- 03
Inspección
Condiciones visibles de instalación, equipos y ambiente.
- 04
Mantenimiento
Actividades preventivas definidas para los equipos incluidos.
- 05
Pruebas
Sólo mediciones y evaluaciones contempladas en el alcance.
- 06
Diagnóstico
Integración de observaciones, resultados y hallazgos.
- 07
Restablecimiento
Coordinación operativa conforme a condiciones aplicables.
- 08
Documentación
Evidencia, prioridades y recomendaciones.
Documentación técnica
Un mantenimiento debe dejar evidencia sobre la condición de la instalación
Dependiendo del alcance, documentamos actividades, mediciones, hallazgos y recomendaciones para facilitar seguimiento y decisiones.
Los entregables específicos dependen del alcance contratado.
- Identificación y datos de placa
- Transformador y switchgear
- Condición física y actividades
- Anomalías y parámetros
- Pruebas y resultados incluidos
- Termografías cuando aplican
- Fotografías y fugas
- Aislamiento y observaciones
- Acciones, prioridades y recomendaciones
Antes de solicitar servicio
Información que nos ayuda a evaluar su Subestación
Si no cuenta con toda la información, podemos comenzar con fotografías, datos de placa y una descripción general.
Solicitar evaluación de Subestación- Tensión de suministro
- Capacidad y tipo de transformador
- Marca y modelo
- Tecnología de switchgear
- Año y último mantenimiento
- Último análisis o pruebas
- Alarmas y eventos
- Fotografías y unifilar disponible
- Ubicación y condición actual
- Posibilidad de desenergización
- Ventana operativa
- Relación con CFE cuando aplica
- Transformadores y cargas críticas
Preguntas frecuentes
Preguntas sobre mantenimiento de Subestaciones Eléctricas
¿Cada cuánto debe darse mantenimiento?
Depende de equipos, fabricante, ambiente, carga, operaciones, antigüedad, historial y criticidad. El programa debe responder a condiciones reales.
¿Es necesario desenergizar la subestación?
Muchas actividades y pruebas requieren condiciones desenergizadas. La estrategia se define por equipo, alcance y configuración, sin sustituir los procedimientos aplicables.
¿Siempre se necesita una libranza de CFE?
No. Depende de la configuración del suministro y equipos a intervenir. Cuando se requiere una interrupción coordinada con CFE, puede gestionarse dentro del alcance correspondiente.
¿El mantenimiento incluye análisis de aceite?
Puede incluirse como diagnóstico especializado para transformadores en aceite. El análisis depende del objetivo, condición y alcance.
¿El análisis de aceite es lo mismo que una prueba de BPC?
No. Existen diferentes análisis del fluido; BPC responde a un objetivo específico y consideraciones ambientales y regulatorias.
¿La termografía sustituye el mantenimiento?
No. Es una herramienta diagnóstica que complementa inspección, mediciones, mantenimiento y análisis de causa.
¿Qué pruebas eléctricas pueden considerarse?
Según equipo y alcance pueden evaluarse aislamiento, relación de transformación, devanados, tierras u otras pruebas, previa validación técnica y comercial.
¿Qué pasa si se detecta equipo obsoleto?
Puede recomendarse reparación, reacondicionamiento, prueba adicional, sustitución o un proyecto de modernización según la condición.
Infraestructura eléctrica
La continuidad eléctrica comienza con conocer la condición de la instalación
Podemos ayudarle a evaluar transformador, equipos de media tensión, protecciones, puesta a tierra y sistemas asociados para definir el mantenimiento y diagnóstico adecuado.
