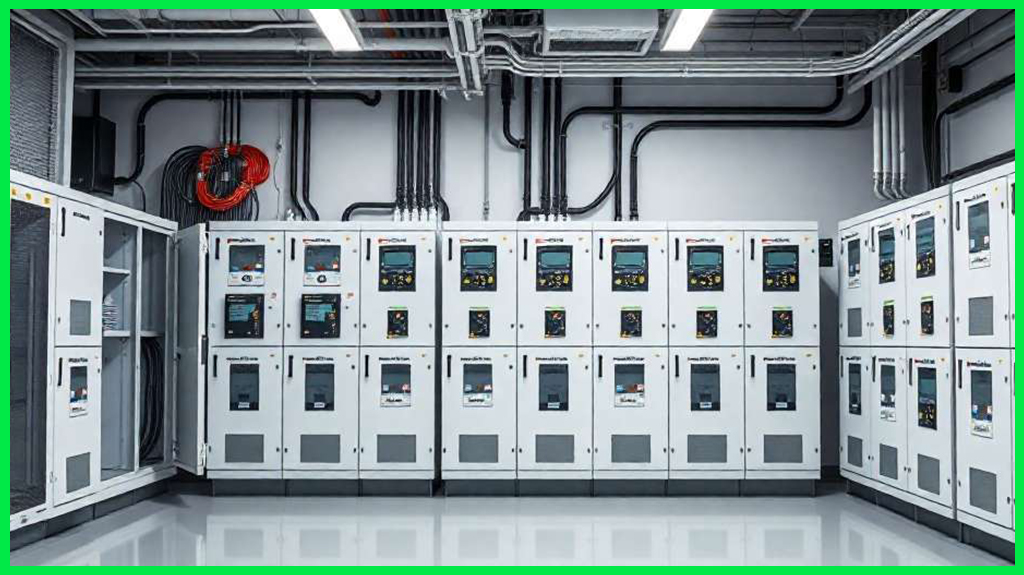

Tableros de Distribución para Infraestructura Eléctrica
Un tablero es un nodo de distribución, protección, seccionamiento y medición.
Integramos tableros eléctricos según capacidad, arquitectura, cortocircuito, protecciones, ambiente, operación y crecimiento.
Visión de sistema
La distribución delimita cómo se alimenta y protege cada circuito
Un tablero recibe una alimentación, permite seccionarla y distribuye energía mediante barras y protecciones hacia circuitos derivados. La capacidad nominal no reemplaza la evaluación de cortocircuito disponible, coordinación, ambiente y crecimiento.
La medición, el monitoreo o la corrección del factor de potencia pueden formar parte de una solución, pero no son componentes universales de todos los tableros.
Dónde encaja esta solución
Una cadena eléctrica, seis niveles de decisión
Seleccione un nodo para profundizar. La página actual aparece resaltada dentro del mismo diagrama maestro.
Arquitectura conceptual
Distribución jerárquica hacia circuitos y subtableros
Representación funcional, no esquema constructivo ni instrucción de maniobra.
Criterios de diseño
Variables que deben definirse antes del equipamiento
Los datos nominales se interpretan dentro de una instalación, una aplicación y un crecimiento esperado.
Capacidad
Tensión, fases, corriente, barras, demanda y reserva.
Protecciones
Principal, derivados, capacidad de interrupción y coordinación.
Cortocircuito disponible
Respuesta del conjunto ante corrientes de falla prevista.
Configuración
Alimentadores, circuitos, subtableros y tie cuando exista.
Ambiente y envolvente
Ubicación, polvo, humedad, temperatura y acceso.
Medición y crecimiento
Variables, monitoreo, espacio y mantenimiento futuro.
Contenido específico
Capacidad, seccionamiento y falla deben resolverse como conjunto
Más que una caja con interruptores
El tablero es un nodo de distribución y seccionamiento que articula barras, protección principal, alimentadores y circuitos derivados. La capacidad frente a corrientes de falla y la capacidad de interrupción forman parte del diseño.
Forma y función
Tablero general, panelboard, switchboard o switchgear responden a alcances y configuraciones diferentes. La nomenclatura y el tipo se validan con la aplicación y el portafolio, sin mezclarlos por equivalencia visual.
Interfaces
Cómo se relaciona con el resto de la arquitectura eléctrica
Los enlaces representan dependencias técnicas y destinos reales del cluster, no asociaciones forzadas.
Desarrollo del proyecto
De los datos de campo a una solución documentada
El alcance se construye con información verificable, criterios definidos y responsabilidades claras. No se seleccionan equipos sólo por equivalencia nominal.
- 01LevantamientoInstalación, cargas, fuentes, restricciones y antecedentes.
- 02IngenieríaCapacidad, arquitectura, criterios y especificaciones.
- 03IntegraciónCompatibilidad entre equipos, control y protecciones.
- 04ImplementaciónCoordinación conforme al alcance aprobado.
- 05ValidaciónPruebas y registros acordados, sin maniobras públicas.
- 06DocumentaciónEntregables, hallazgos y recomendaciones.
Referencias técnicas
Marco de consulta, no certificación automática
IEC 61439-1:2020 establece reglas generales para conjuntos de aparamenta de baja tensión y se utiliza con la parte aplicable de la serie. La instalación se contextualiza con la normativa del proyecto, incluida NOM-001-SEDE cuando corresponda.
Ecosistema eléctrico
Solución, proyecto, servicio y conocimiento conectados
Preguntas frecuentes
Decisiones clave sobre distribución y protección
Respuestas conceptuales para orientar el alcance; la ingeniería final depende de la instalación.
¿Cómo se dimensiona un tablero?
Con tensión, fases, corriente, demanda, barras, circuitos, cortocircuito, protecciones, ambiente, reserva y crecimiento.
¿Qué es la capacidad frente a cortocircuito?
Es parte de la aptitud del conjunto ante corrientes de falla previstas y debe evaluarse con el sistema de protección.
¿Qué reserva debe considerarse?
La que resulte del crecimiento razonable, espacio, capacidad térmica y arquitectura; no existe un porcentaje universal.
¿Cuándo conviene monitorear?
Cuando las variables, criticidad, operación o estrategia energética justifican medición local o remota.
¿Cómo se integra con ATS y UPS?
Mediante fuentes, protecciones, circuitos prioritarios y rutas de entrada, salida o bypass definidas por ingeniería.
¿Qué información se necesita?
Unifilar, cargas, tensión, demanda, cortocircuito, ambiente, espacio, protecciones y crecimiento esperado.
