Arreglos y Topologías de Transferencia Eléctrica
La continuidad depende de cómo se coordinan las fuentes, no sólo de tener respaldo.
Evaluamos transferencias y ATS entre red, generación y cargas según criticidad, transición, protección, mantenimiento y tolerancia a interrupciones.
Visión de sistema
Dos fuentes sólo aportan continuidad cuando existe una lógica coordinada
Un equipo de transferencia supervisa la fuente disponible y, según la arquitectura, puede iniciar una fuente alterna, transferir la carga, detectar la restauración y retransferir. La continuidad depende de fuentes, cargas, controles y protecciones coordinados.
El ATS no sustituye el dispositivo principal de protección contra sobrecorriente. Su capacidad frente a cortocircuito y su relación con los dispositivos de protección deben revisarse como parte del sistema.
Dónde encaja esta solución
Una cadena eléctrica, seis niveles de decisión
Seleccione un nodo para profundizar. La página actual aparece resaltada dentro del mismo diagrama maestro.
Arquitectura conceptual
Dos fuentes, una decisión coordinada
Representación funcional, no esquema constructivo ni instrucción de maniobra.
Criterios de diseño
Variables que deben definirse antes del equipamiento
Los datos nominales se interpretan dentro de una instalación, una aplicación y un crecimiento esperado.
Ratings eléctricos
Corriente, tensión, polos, fuentes y tipo de carga.
Modo de transición
Abierta, retardada o cerrada cuando diseño y equipo lo permiten.
Cortocircuito
Capacidad del conjunto y coordinación con protecciones.
Neutro
Sólido, conmutado u otra configuración definida por la arquitectura.
Control y señalización
Supervisión de fuentes, estados, alarmas y monitoreo.
Mantenimiento
Acceso, aislamiento y bypass-isolation cuando aplique.
Contenido específico
Transición, topología y neutro responden a la aplicación

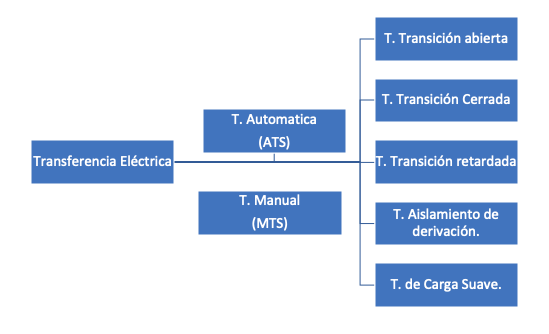

Modos de transición
Abierta: desconecta una fuente antes de conectar la otra. Retardada: mantiene una posición de desconexión durante un intervalo definido. Cerrada: permite superposición sólo cuando el diseño, el equipo y las condiciones lo admiten. Ninguna es universalmente “mejor”.
Topologías y neutro
Puede existir una fuente normal y una alterna, dos fuentes disponibles, múltiples ATS, distribución priorizada o bypass-isolation. El tratamiento del neutro —sólido, conmutado u otra configuración— forma parte de la arquitectura; aquí no se publican instrucciones de cableado.
Interfaces
Cómo se relaciona con el resto de la arquitectura eléctrica
Los enlaces representan dependencias técnicas y destinos reales del cluster, no asociaciones forzadas.
Desarrollo del proyecto
De los datos de campo a una solución documentada
El alcance se construye con información verificable, criterios definidos y responsabilidades claras. No se seleccionan equipos sólo por equivalencia nominal.
- 01LevantamientoInstalación, cargas, fuentes, restricciones y antecedentes.
- 02IngenieríaCapacidad, arquitectura, criterios y especificaciones.
- 03IntegraciónCompatibilidad entre equipos, control y protecciones.
- 04ImplementaciónCoordinación conforme al alcance aprobado.
- 05ValidaciónPruebas y registros acordados, sin maniobras públicas.
- 06DocumentaciónEntregables, hallazgos y recomendaciones.
Referencias técnicas
Marco de consulta, no certificación automática
IEC 60947-6-1:2026 es una referencia internacional para equipos de transferencia. La aplicación concreta depende del proyecto, producto y normativa correspondiente.
Ecosistema eléctrico
Solución, proyecto, servicio y conocimiento conectados
Preguntas frecuentes
Decisiones clave sobre transferencia entre fuentes
Respuestas conceptuales para orientar el alcance; la ingeniería final depende de la instalación.
¿Qué es un ATS?
Es un equipo de transferencia automática que supervisa fuentes y ejecuta funciones de conmutación conforme a una lógica y arquitectura definidas.
¿Qué diferencia hay entre transición abierta, retardada y cerrada?
La abierta desconecta antes de conectar; la retardada incorpora un intervalo de desconexión; la cerrada permite superposición sólo bajo condiciones compatibles.
¿Cuándo se conmuta el neutro?
Depende de la arquitectura, fuentes, protección y criterios aplicables. No existe una respuesta universal.
¿Cómo se relaciona con el generador?
Puede supervisar la fuente, iniciar la alterna, transferir la carga, detectar restauración y retransferir según el sistema.
¿Qué significa bypass-isolation?
Es una configuración que puede facilitar aislamiento y mantenimiento cuando el equipo y la arquitectura lo contemplan.
¿Qué capacidad de cortocircuito debe revisarse?
La aplicable a la instalación y al conjunto, coordinada con los dispositivos de protección; no se determina con una regla simplificada.
