PDU para Rack: Distribución y Gestión de Energía
Las unidades de distribución de energía para rack permiten llevar alimentación eléctrica a equipos TI y, según sus características, medir, monitorear o controlar la energía utilizada dentro del gabinete.
La selección debe considerar capacidad eléctrica, conexión de entrada, tomacorrientes, factor de forma, monitoreo, redundancia y crecimiento de la infraestructura.
Capacidad Conexión Montaje Monitoreo Redundancia
Función
La distribución eléctrica termina dentro del rack
La PDU para rack es el último nivel de distribución hacia servidores, equipos de red y almacenamiento. No sustituye al UPS, al tablero ni a la protección definida aguas arriba.

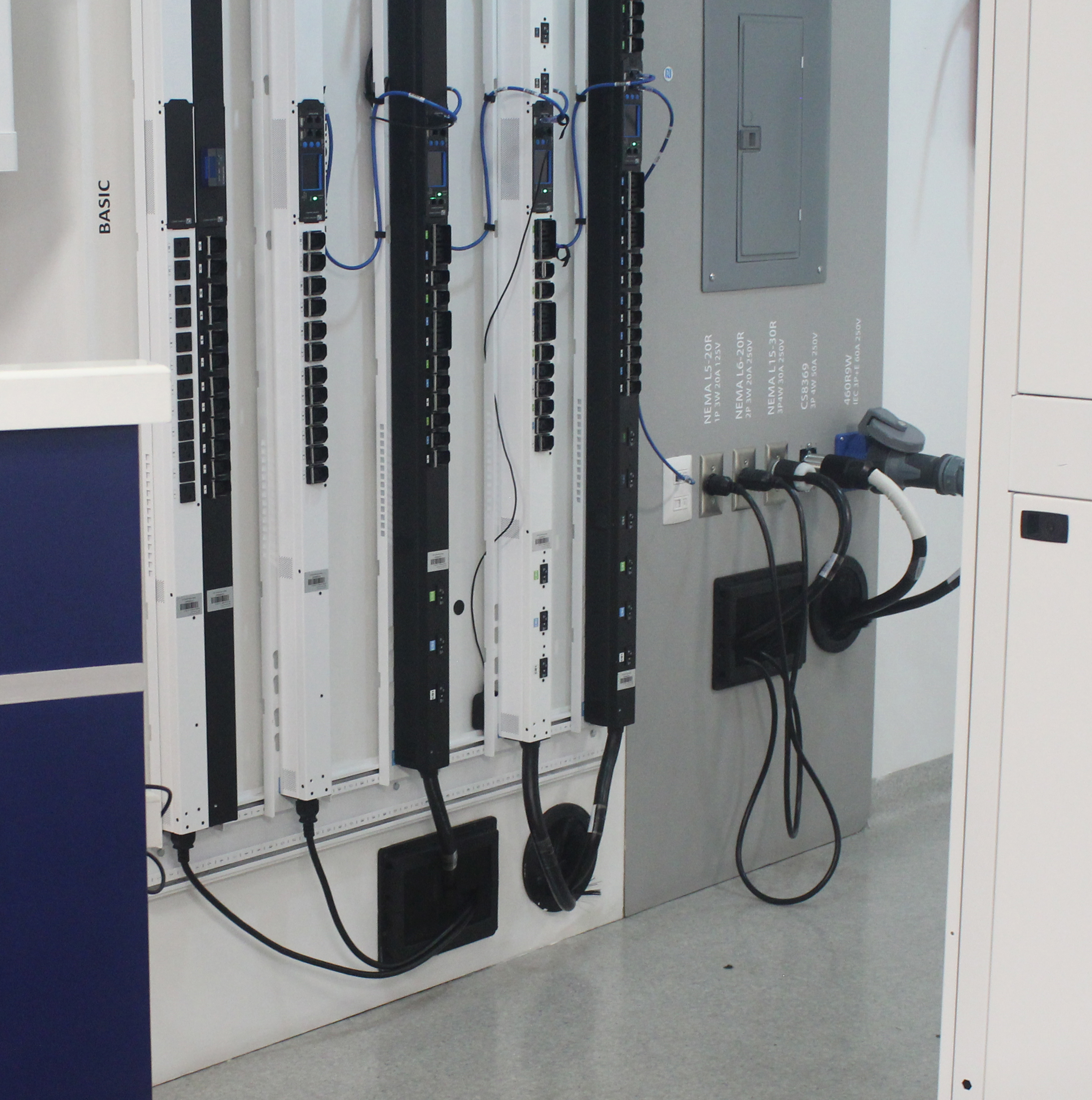

Tipos de PDU
Del suministro básico al control por salida
La clasificación describe capacidades, no una escala universal de calidad. La alternativa adecuada depende de la visibilidad y operación requeridas.
Basic
Distribuye energía a los equipos conectados sin funciones avanzadas de medición o administración remota.
Metered
Añade medición local de consumo o carga para visualizar el uso eléctrico del rack.
Monitored
Permite consultar remotamente variables de energía a nivel de unidad y, según modelo, a nivel de salida.
Switched
Incorpora control remoto de salidas individuales además de capacidades de monitoreo, según modelo.
Selección
La selección correcta comienza por la instalación eléctrica y la carga
Más tomacorrientes no significan automáticamente una mejor PDU. La capacidad, compatibilidad y crecimiento deben evaluarse como un conjunto.
Capacidad eléctrica
Tensión, corriente, fases, potencia disponible y relación con la fuente o UPS.
Conexión de entrada
Tipo de plug, tensión, corriente, fuente y estándar aplicable a la instalación.
Montaje
0U vertical, 1U horizontal, 2U u otra configuración según espacio y acceso.
Salidas
Cantidad, tipo, ubicación, densidad y compatibilidad IEC C13/C19 o NEMA cuando corresponda.
Administración
Basic, Metered, Monitored o Switched de acuerdo con la operación requerida.
Capacidad futura
Reserva de carga, nuevas conexiones, densidad y crecimiento esperado del rack.
Monitoreo
Medir permite tomar mejores decisiones sobre la energía del rack
Según el modelo, una PDU inteligente puede reportar corriente, potencia, energía, carga, estado y alarmas. Las variables disponibles deben validarse antes de seleccionar.
Monitoreo de la rPDU
Ofrece una vista consolidada de la carga y el comportamiento eléctrico de la unidad.
Monitoreo a nivel de outlet
Cuando existe, permite observar consumo por salida, identificar tendencias, establecer umbrales y mejorar la asignación de carga.
Densidad y espacio
La PDU también forma parte de la gestión física del rack
El factor de forma debe coordinarse con unidades disponibles, rutas de cable, acceso a equipos y condiciones de ventilación.

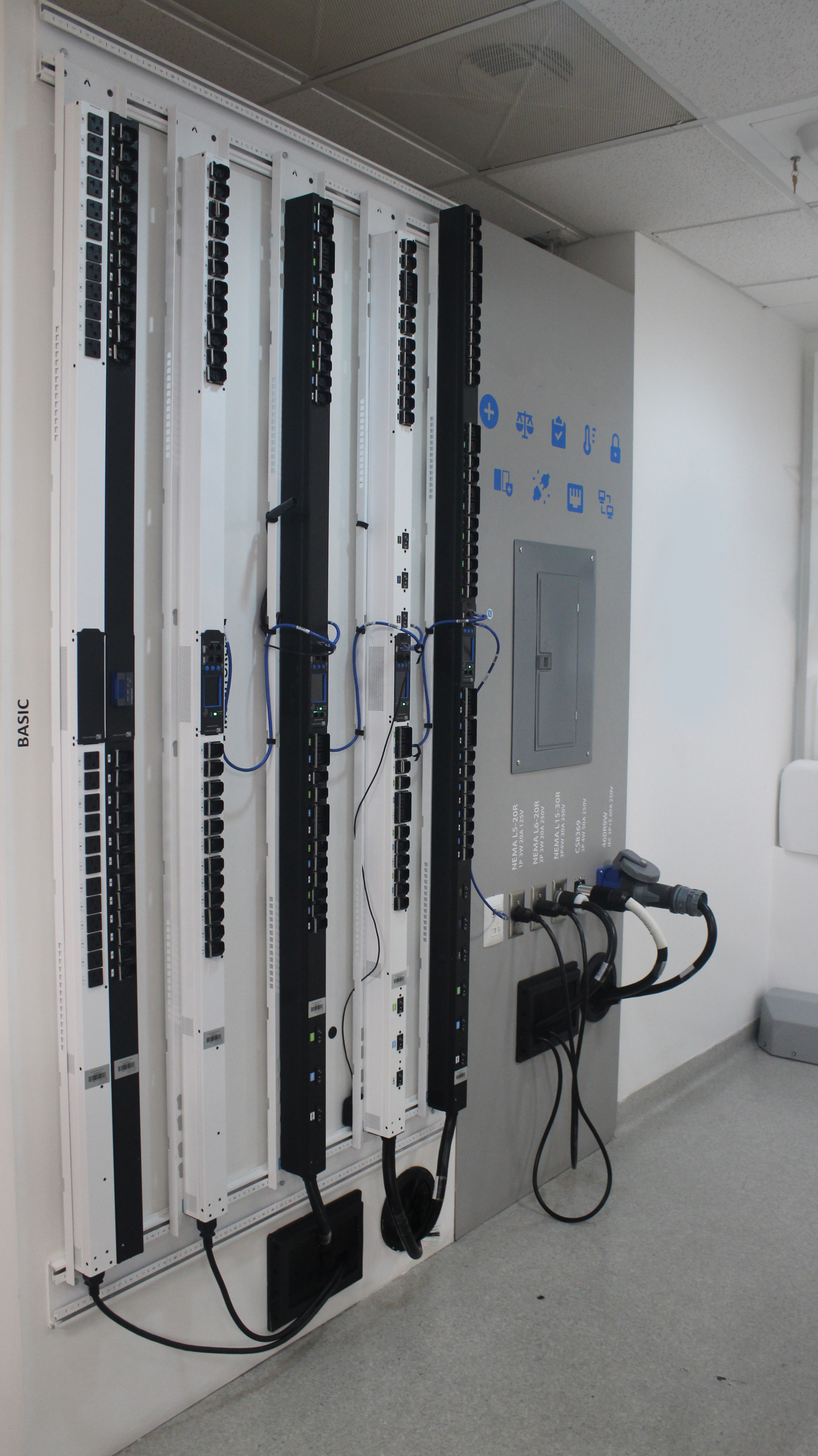

Montaje vertical
Puede evitar el consumo de unidades horizontales, siempre que el rack y la instalación sean compatibles.
Montaje horizontal
Las configuraciones 1U, 2U u otras pueden responder mejor a racks y aplicaciones específicas.
Identificación por color
Puede ayudar a distinguir feeds, circuitos, racks o tipos de carga como criterio operativo.
Cable y acceso
Longitud, orientación y gestión de cable deben evitar tensión innecesaria y conservar acceso para operación.
Monitoreo ambiental
Energía y ambiente pueden converger en el rack
Algunas PDU inteligentes o sus plataformas admiten sensores de temperatura, humedad, contacto u otras variables. No es una capacidad universal y debe confirmarse por familia y modelo.
Explorar Monitoreo y DCIMRedundancia
Dos alimentaciones requieren algo más que dos barras
Los equipos dual-cord pueden conectarse a feeds A/B separados. Para determinadas cargas single-cord puede evaluarse un Rack Transfer Switch compatible.
El Rack Transfer Switch opera a nivel rack o equipo; no debe confundirse con un ATS que coordina fuentes en otro nivel de la distribución.
Conocer arreglos y topologías de transferenciaArquitectura del rack
PDU, UPS, rack y monitoreo deben seleccionarse de forma coordinada
Aplicaciones
¿Dónde se utilizan las PDU para rack?
- Data CenterDistribución y visibilidad por rack.
- Site / cuarto TIEquipos de red, cómputo y almacenamiento.
- EdgeInfraestructura distribuida en espacios compactos.
- TelecomRacks de comunicaciones y transporte.
- Rack empresarialAplicaciones corporativas de distinta densidad.
Ecosistema IT Adviser
Continúe por la arquitectura relacionada
Equipamiento
Explore PDU disponibles en IT Adviser
Consulte categorías de distribución de energía para conocer alternativas de PDU de acuerdo con aplicación y disponibilidad en el ecommerce IT Adviser.
Consultar PDU- APC
- Vertiv
- Eaton
- Panduit
- CPI
- Rittal
Preguntas frecuentes
Conceptos para seleccionar y operar una PDU para rack
Para una guía más amplia consulte la FAQ de selección de PDU.
¿Qué diferencia existe entre una PDU básica y una PDU monitoreable?
La PDU básica distribuye energía. Una PDU monitoreable añade consulta remota de variables eléctricas y alarmas según el modelo.
¿Qué diferencia existe entre Metered, Monitored y Switched?
Metered ofrece medición local; Monitored incorpora consulta remota; Switched puede añadir control remoto de salidas. Las funciones exactas dependen de cada familia.
¿Cuándo conviene una PDU vertical 0U?
Cuando el rack admite montaje vertical y se busca conservar unidades horizontales. Deben revisarse espacio, cableado, acceso y compatibilidad mecánica.
¿Cómo se determina la capacidad eléctrica requerida?
Se revisan tensión, corriente, fases, carga conectada, fuente disponible, crecimiento y márgenes definidos por la ingeniería de la instalación.
¿Qué diferencia existe entre medición por unidad y por salida?
La primera consolida variables de toda la PDU; la segunda, cuando está disponible, permite observar el comportamiento de salidas o equipos específicos.
¿Cómo se integra una PDU con DCIM?
Una PDU inteligente compatible puede comunicar mediciones y alarmas por red hacia una plataforma de monitoreo o DCIM. Protocolos y variables deben validarse.
¿Cómo se diseña redundancia A/B dentro del rack?
Se coordinan fuentes, rPDU separadas y equipos dual-cord. Las cargas single-cord pueden requerir una estrategia de transferencia a nivel rack.
